Produktbeskrivning

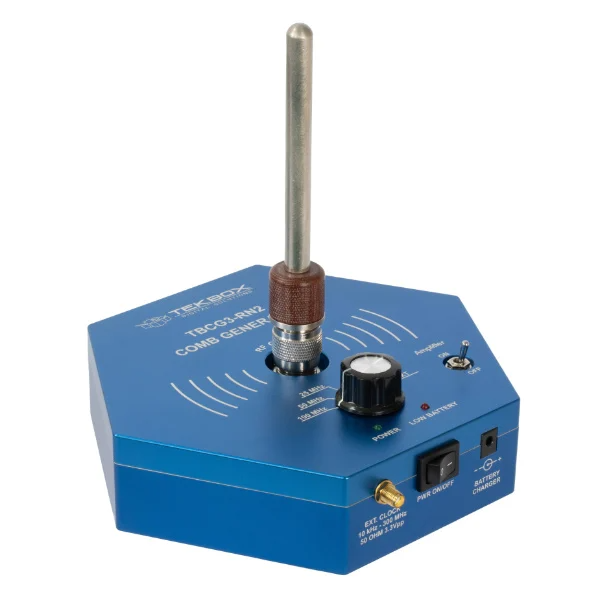

TBCG3-RN2 är en kamgenerator för test av strålning och störkänslighet. Lämplig för validering av riktning av antenner och förstärkare, samt för kalibrering av mätutrustning. Kamgeneratorn har uppmätt karaktäristik i anekoisk testmiljö, så den kan även användas som referens för EUT (Equipment Under Test) i mindre lämpliga miljöer genom att jämföra strålning från samma position.
Kamfrekvensen är ställbar med vridomkopplare, mellan fem fasta frekvenser och en extern kamfrekvensingång, med ett omfång från 5kHz till 200Mhz. En 50 Ohm-utgång med N-kontakt (hona) finns för kalibrering och liknande.
En ställbar RF-förstärkare kan öka uteffekten med 20dB.

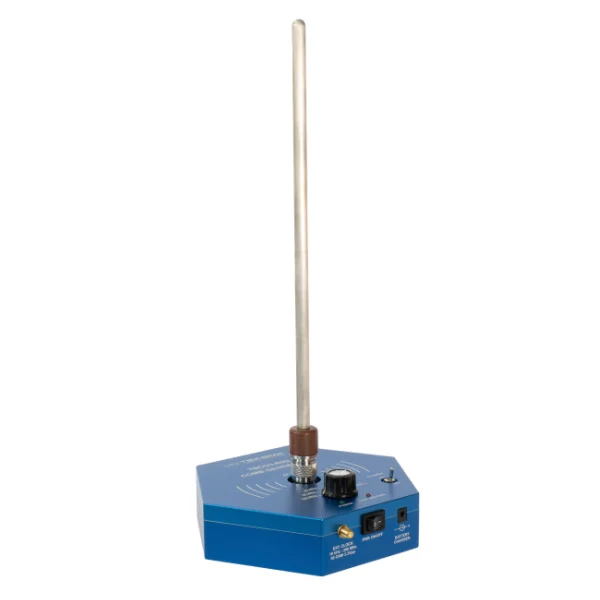

Två monopol-antenner ingång, en 30cm för frekvenser från 300-500MHz och en 10cm för frekvenser ovan detta.
Utstrålat kamspektrum är karaktäriserat från 5MHz till 3GHz.
Chassit är fräst ur ett solitt aluminiumblock. Ett skruvfäste undertill med vanlig stativgänga (1/4" - 20 UNC) gör placering och montering enkel, med ett stort urval av hållare att tillgå.
Generatorn drivs på 6NiMH-batterier, som inte ingår, men en laddare (Ansmann ACS310) medföljer. På sidan finns en strömbrytare, och en LED visar när generatorn är påslagen.
* Characterized frequency range: 5 MHz - 3 GHz
* Comb spectrum flatness up to 1.5 GHz, amplifier off: typically 8 dB at the RF connector
* Comb spectrum flatness up to 1.5 GHz, amplifier on: typically 12 dB at the RF connector
* Output impedance: 50 Ohm
* Output power: -5 dBm max. @ 100 MHz f comb; decreasing 6 dB with every fcomb/2
* Amplitude stability: < 0.2 dB; <0.1 dB after 15 minutes
* Aging: < 0.5 dB over 12 months
* Output connector: N-female
* Selectable, fixed comb frequencies: 100 MHz, 50 MHz, 25 MHz, 10 MHz, 5 MHz
* Frequency stability: 50 ppm
* External excitation input: 5 kHz - 200MHz @ square input signal; 3.3 Vpp max,100 kHz - 200 MHz @ sinus input signal; 3.3 Vpp max
* External input impedance: 50 Ohm
* Input connector: SMA-female
* Indicators: Power On LED, Low Battery LED
* Power supply: 6 x AA NiMH (e.g. Varta Mignon 2700, not supplied)
* Charger: external; Ansmann ACS310
* Antennas: 30 cm monopole for f<300 ... 500 MHz; 10 cm monopole for f>300...500 MHz
* Operation time: battery capacity / 96 mA (ampl. off) or 181 mA (ampl on)
* Temperature range: -10°C to +45 °C; lower operating temperature depending on batteries
* Housing diameter: 180 mm
* Housing height: 60 mm
* Weight: 1250 g
