Produktbeskrivning
TBMA6-P är en passiv loop-antenn som utökar Tekbox sortiment av prisvärda EMC testutrustning för s.k pre-compliance testning.

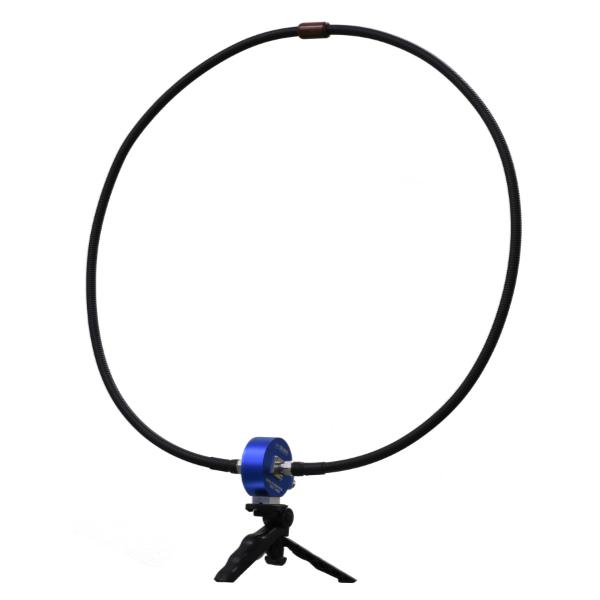

Loop-antennen är utformad för mätning av strålad emission i frekvensområdet 9 kHz - 30 MHz enligt CISPR 16. Loopantennen har en diameter på 60 cm och ger tillräcklig känslighet för att utföra alla relevanta mätningar som specificeras i motsvarande CISPR-standarder för frekvensområdet 9 kHz - 30 MHz.

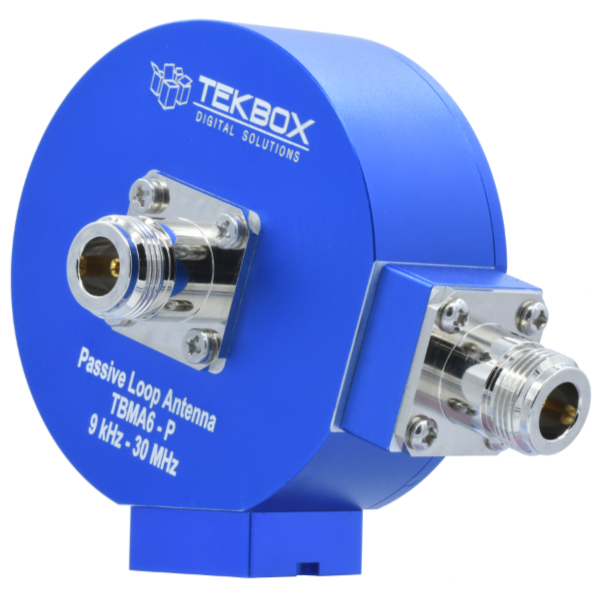

Loopen är tillverkad av en korrugerad koaxialkabel och är ansluten till transducern med N-kontakter. Denna konstruktion ger flexibilitet för att använda den med olika loopdiametrar. En anslutning med ett ¼" gänga möjliggör anslutning till standardstativ.
Karaktäriserat frekvensområde: 9 kHz till 30 MHz
Magnetiskt fält antennfaktor: -20 dB/Om @ 30 MHz, typ.
Elektriskt fält antennfaktor: 31,5 dB/m @ 30 MHz, typ.
Känslighet: -24 dBµA/m @ 30 MHz
Dimensioner: Ø 60 cm
Vikt: 800 g
Kontakttyp: N-hona
Montering: ¼" gänga
