Produktbeskrivning

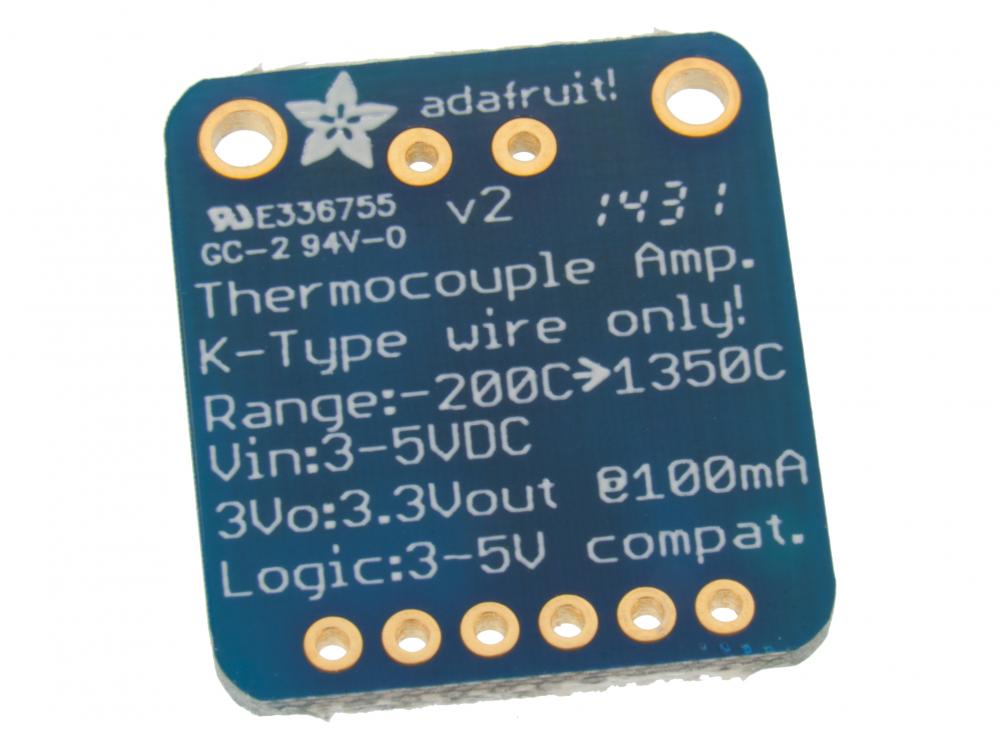

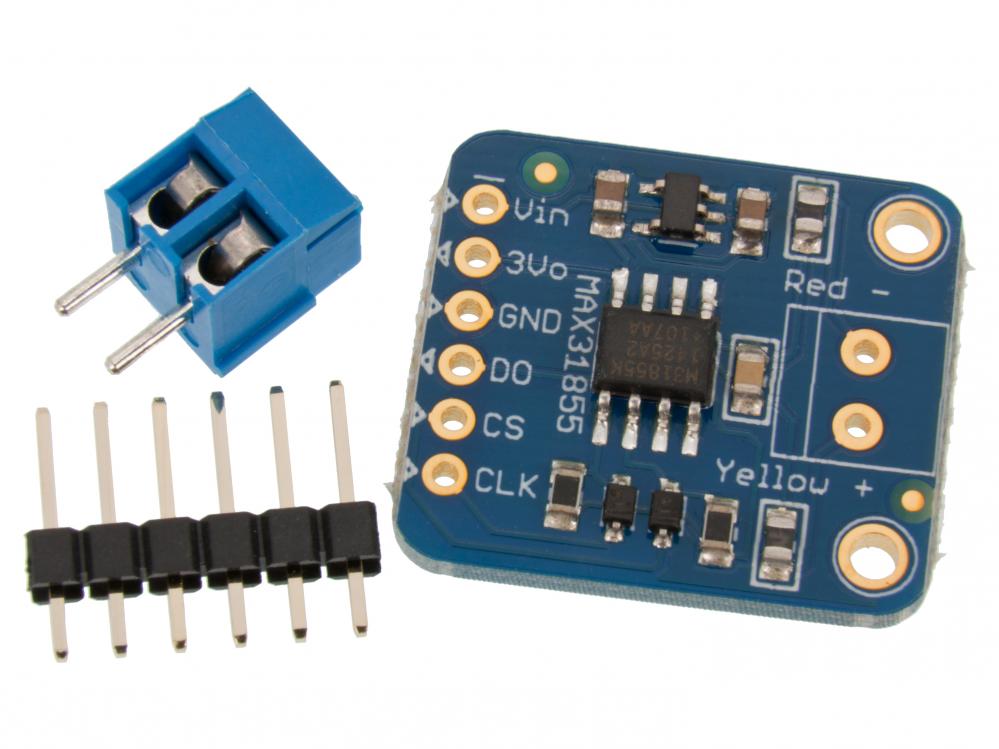

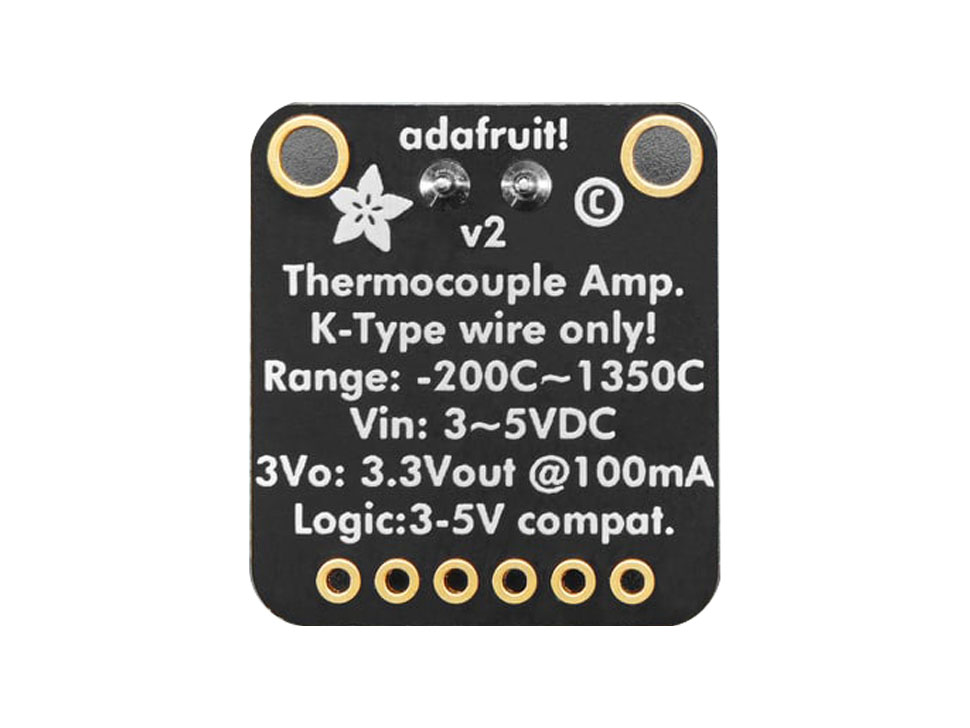

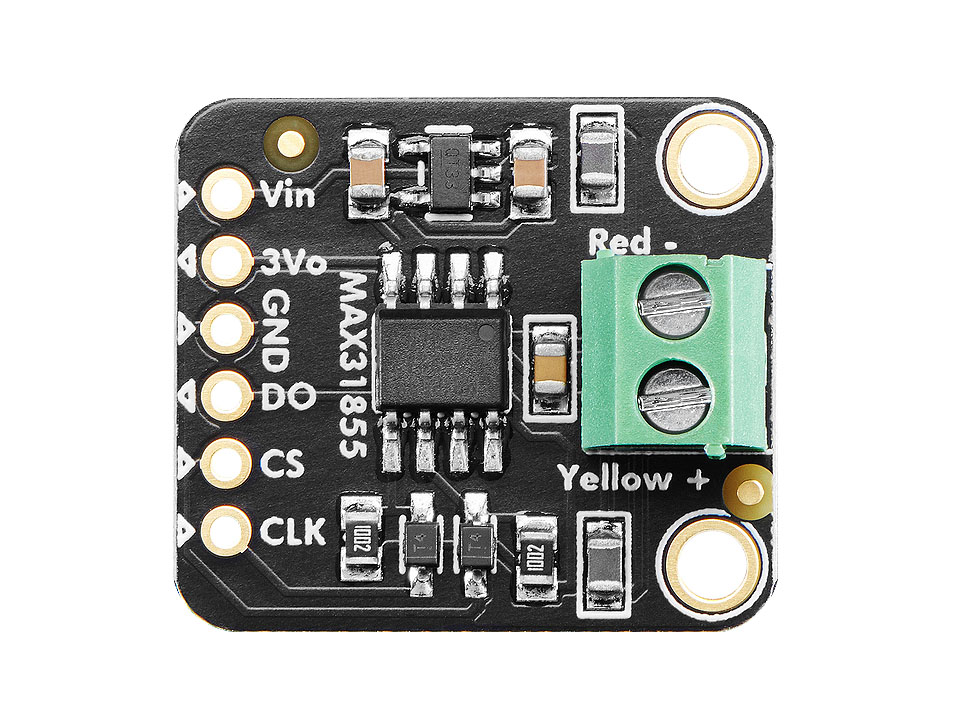

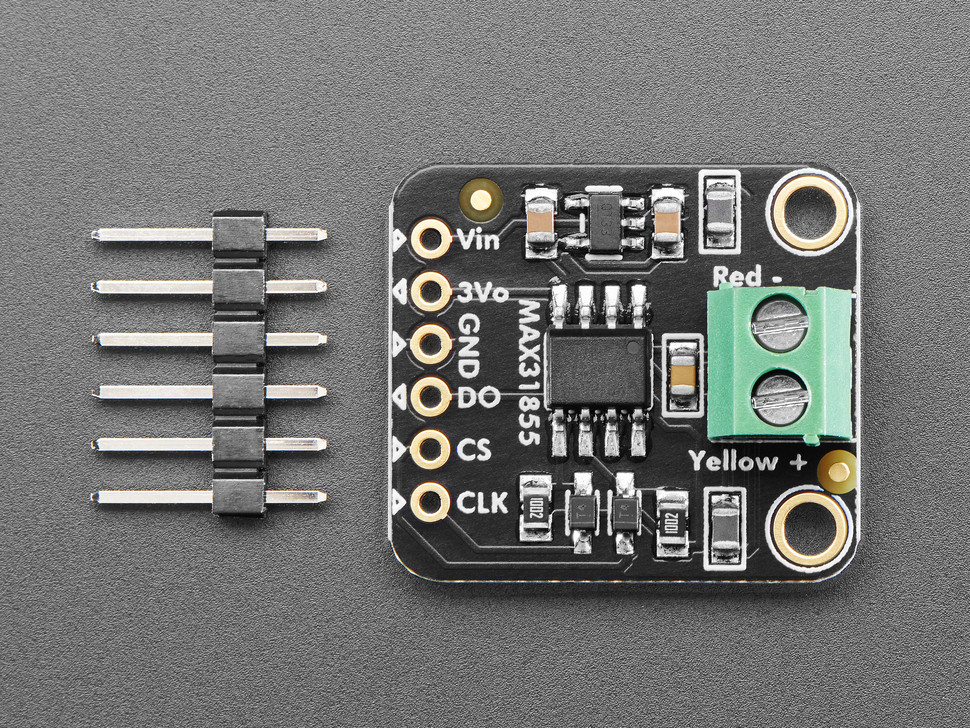

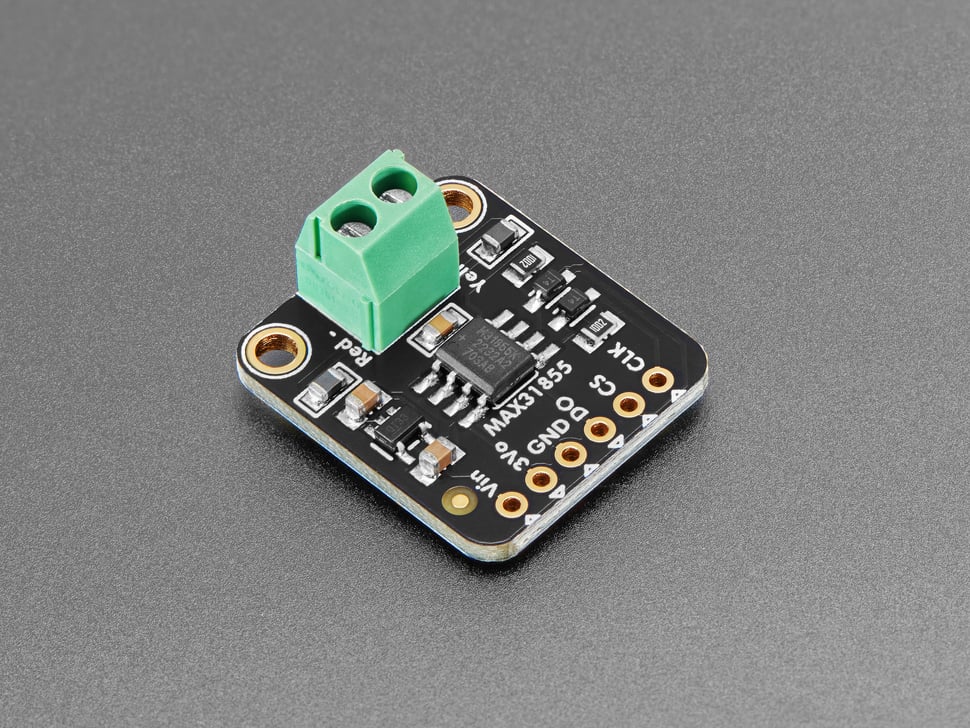

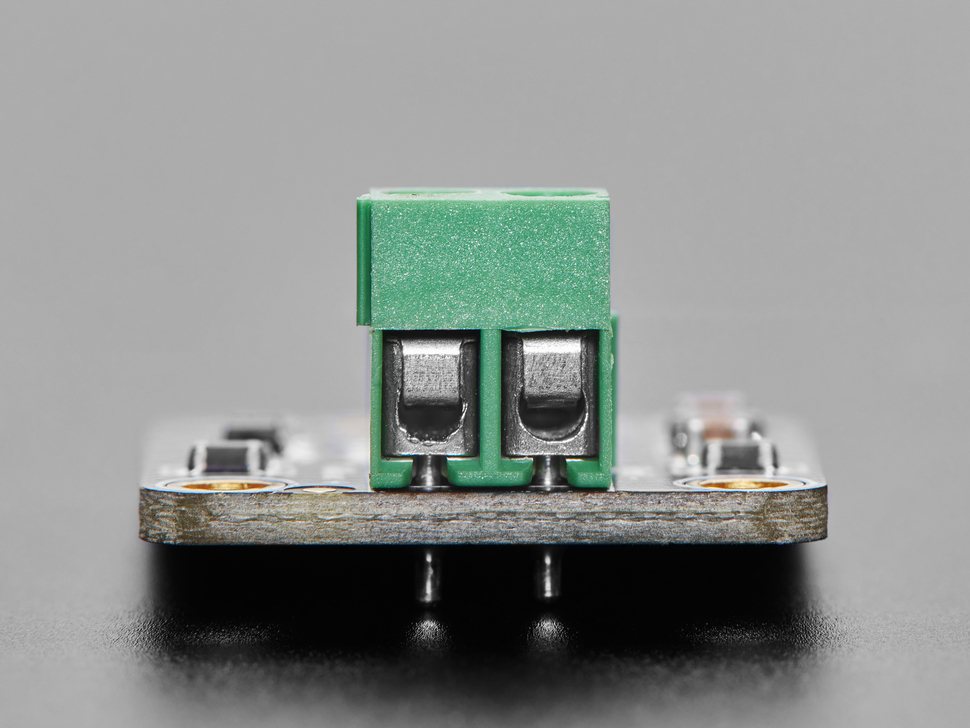

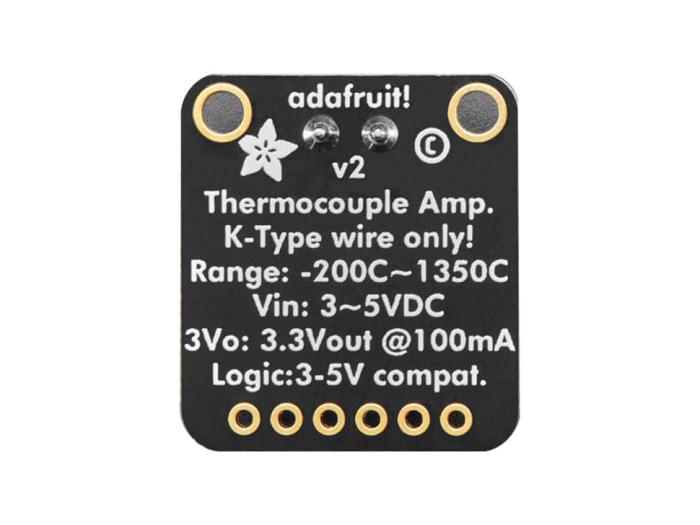

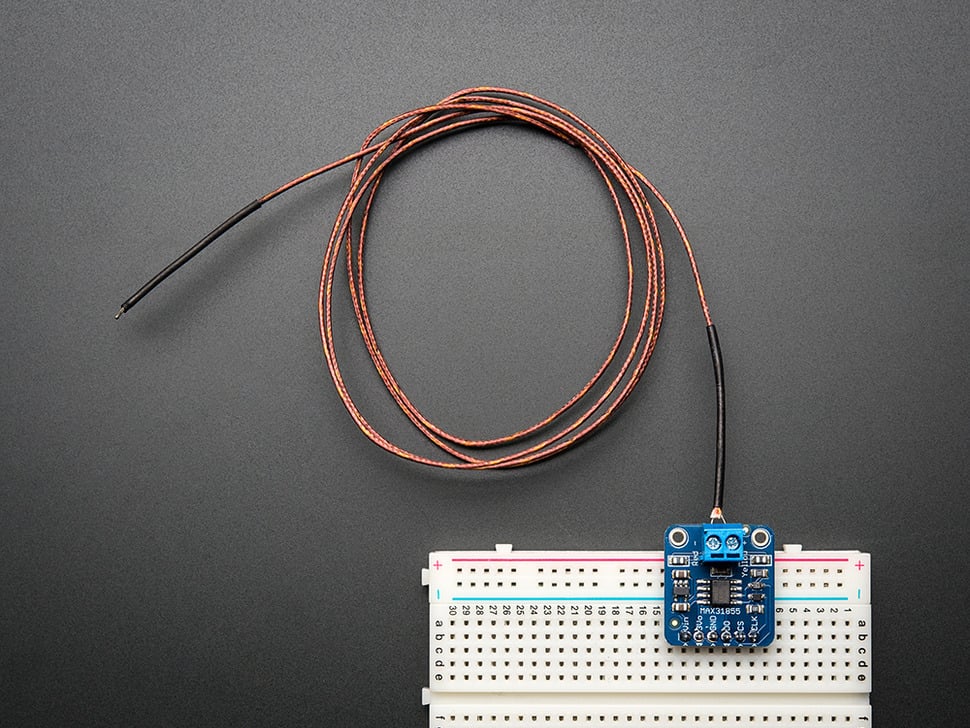

Termoelement (Thermocouple) kan vara svåra att använda då de är extremt känsliga och utsignalen endast ändras med 50µV / °C. Den extremt låga signalen försvinner lätt i brus om man använder en vanlig förstärkare och AD-omvandlare, så det som behövs är en speciell krets. MAX31855K är en IC för anslutning av just K-typ termoelement som har en seriell utång (SPI) som kan anslutas direkt till en mikrokontroller. På detta anslutningskortet finns förutom MAX31855K en 3.3V spänningsregulator, filterkondensatorer och nivåomvandlare. Anslutningarna består av skruvterminal för termoelementet och 2.54mm stiftlist för SPI och spänningsmatning. Kortet fungerar med alla icke-jordade K-typ termoelement, dock endast K-typ!
Observera att förstärkarmodulen inte fungerar med jordade termoelement, t.ex. 41014837.
* Mätområde: -200°C till +1350°C
* Signalnivåer: 3.3 / 5V
* Utgång: SPI (SCK, SDO, CS)
* Dimensioner: 20 x 20 x 3.28mm
* Vikt: 1.33g
