Produktbeskrivning

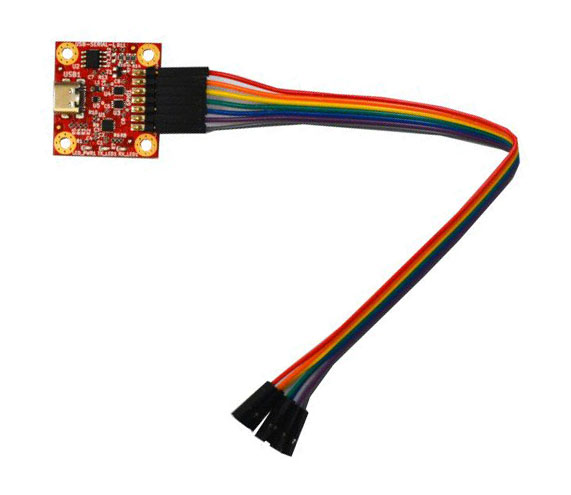

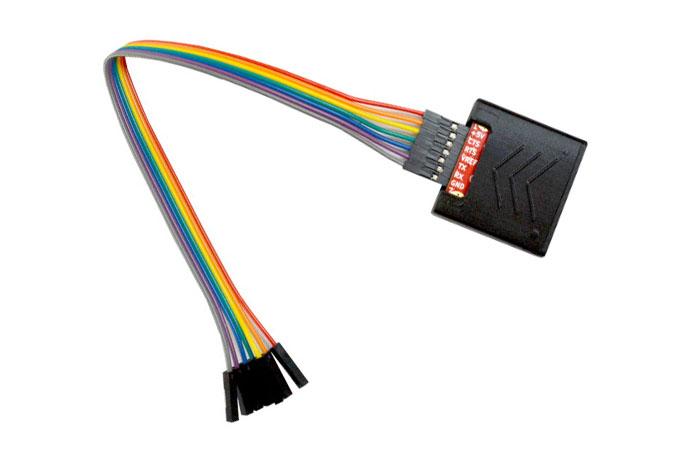

USB till seriell omvandlare med justerbara nivåer och fulla modemsignaler. USB-SERIAL-L är en USB-till-seriell omvandlare med fulla modemsignaler, justerbara logiknivåer (0.65 V till 5.5 V) och höga överföringshastigheter från 50 bps upp till 3 Mbps. Den fungerar utmärkt som seriell debugkabel eller programmerare för exempelvis ESP32 och andra utvecklingskort.
Egenskaper:
- Hastighet: Stöd för seriell kommunikation upp till 3 Mbps
- Spänningsnivåer: Kompatibel med målspänningar från 0,65 V till 5,5 V. Nivåerna styrs via signalen Vref, som ska anslutas till målkretsens VCC. Om Vref lämnas öppen används 3 V som standard.
- Signaler: Förutom seriella signaler levererar USB-SERIAL-L även +5 V till målkretsen direkt från USB-porten
- Gränssnittet innehåller fyra seriella signaler: TX, RX, RTS, CTS
- Logiknivåerna anpassas automatiskt till målkretsens nivå via Vref
- 7 st 200 mm dupont-kablar medföljer
Specifikationer:
- USB-anslutning: USB-C, hona
- Anslutningskablar: 7 st dupont hona

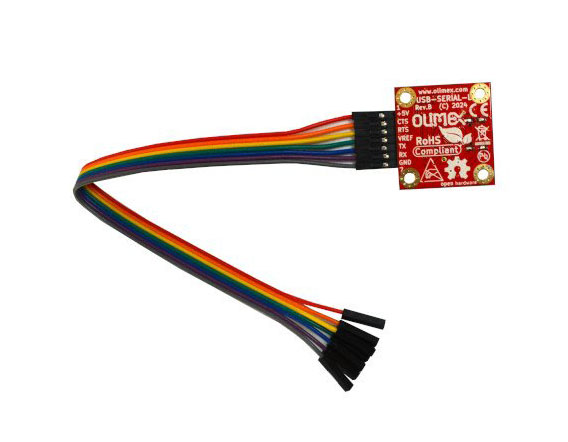

- De sju anslutningarna i ordning är: +5V, CTS, RTS, Vref, TX, RX, GND
- Kabellängd: 200 mm
- Baudrate: Justerbar från 50 bps till 3 Mbps
- Utnivåer: 0,65 V till 5,5 V via Vref
- Strömförsörjning: +5 V till målkrets via USB
- Krets: CP2102N från Silicon Labs
- Drivrutiner: Windows, Linux, Android, macOS
- Indikatorer: Tre status-LED för Power, TX, RX
