Produktbeskrivning

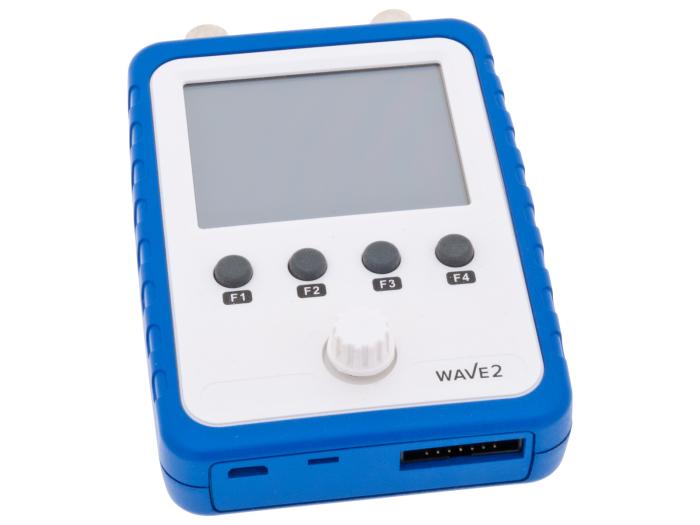

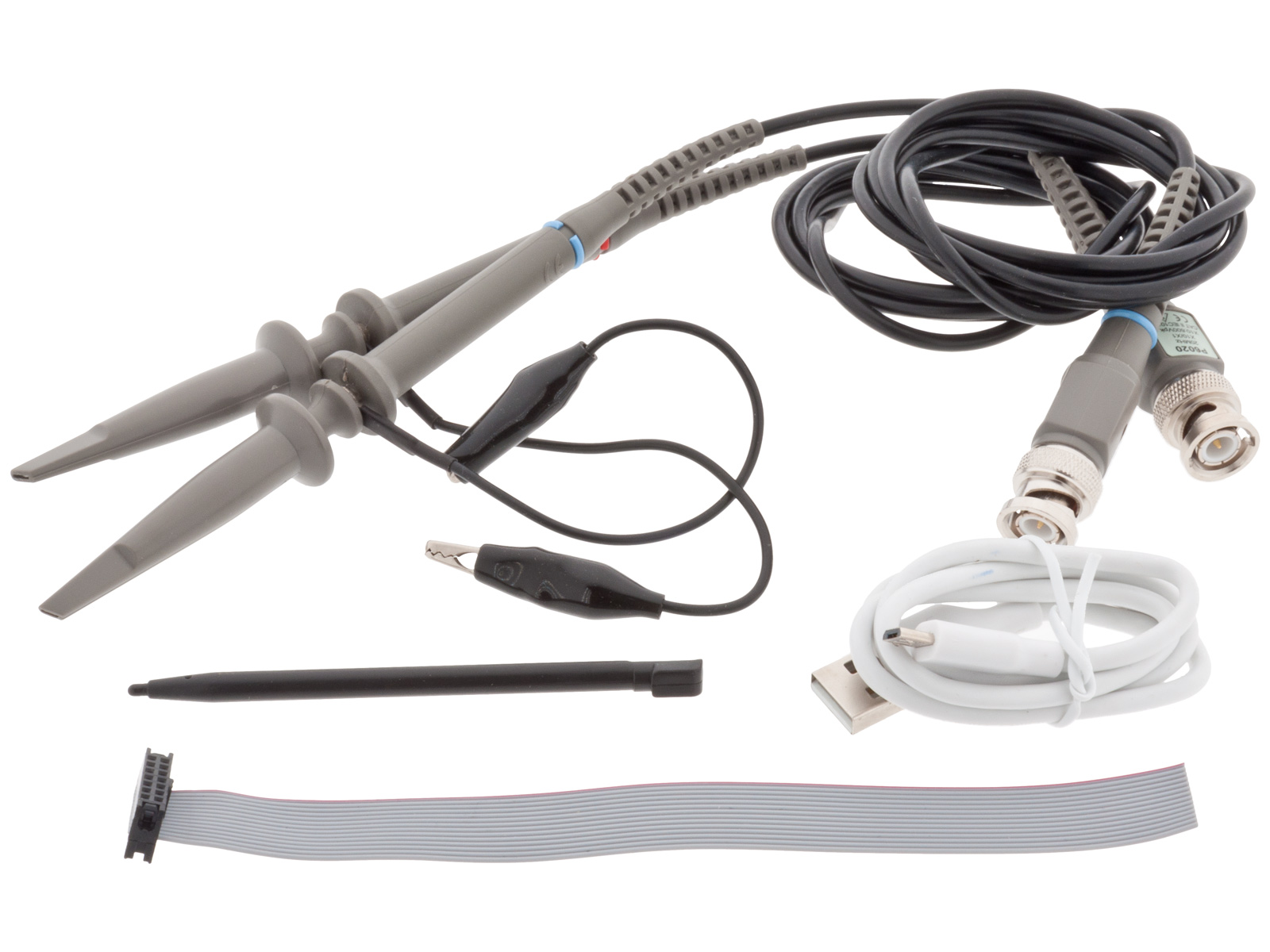

Litet oscilloskop med en 2.4" TFT-färgskärm. Oscilloskopet har två kanaler med 200kHz bandbredd och kan mäta på signaler upp till 50Vpp. Byggsatsen levereras med en inbyggnadslåda med utskurna hål för knappar och display. Två probar med BNC-kontakt medföljer.
Extra funktioner är X-Y läge, funktionsgenerator med fyra olika vågformer (DC - 20kHz), serieport för mätdata, batteridrift med laddare (batteri säljes separat).
Observera: Detta är en avancerad byggsats. Alla ytmonterade komponenter levereras färdigmonterade på korten, men alla hålmonterade komponenter måste lödas fast. Lödutrustning, tänger och övriga verktyg krävs för montering!
* Kanaler: 2x
* Bandbredd: 0 - 200kHz
* Känslighet: 5mV/div - 20V/div
* Upplösning: 12-bit
* Ingångsimpedans: 1Mohm
* Max. mätspänning: 50Vpp
* Koppling: AC, DC, GND
* Samplingshastighet: 1Msps
* Tidsbas: 10us/div - 500s/div
* Inspelningslängd: 1024pt
* Triggerlägen: Auto, Normal, Single / stigande, fallande
* Display: 2.4" TFT 320x240px
* Matningsspänning: 3.7 - 5VDC
* Strömförbrukning: 300mA
* Dimensioner: 115 x 72 x 30mm
* Vikt: 290g
