Product description

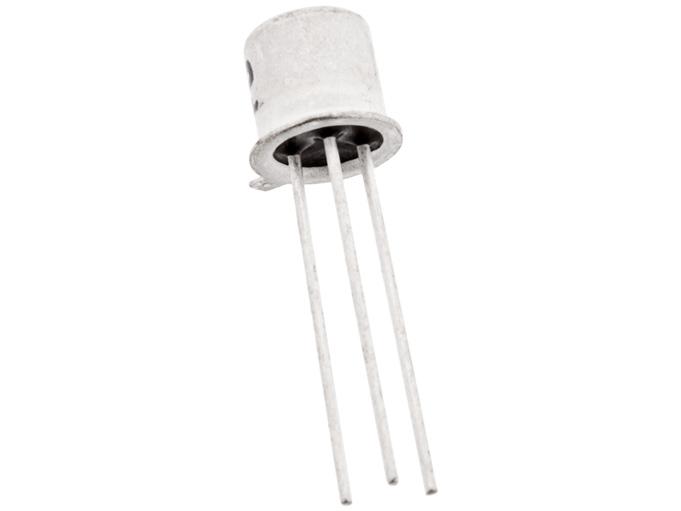

BC109 är den lågbrusiga varianten av den klassiska transistorn BC108, som använts i många tillämpningar genom åren. Den fungerar bra både som förstärkare och switch-transistor. Att den har TO-18 metallkåpa gör den lite effekttåligare, och lättare att kyla, än dess moderna efterföljare i plastkåpa.
BC109B-varianten har högre förstärkningsgrad (hFE) än BC109A.
Tekniska data för BC108B
Vcbo: 30V
Vceo: 20V
Eebo: 5V
Ic: 100mA
Ptot: 0.3W vid Tamb <= 25C och 0.75W vid Tcase <= 25C
Tj: 175C
hfe: typ 290 (180-460)
NF: max 4dB
fT: typ 150MHz
Kapsel: TO-18
Möjliga ersättare: BC548B
